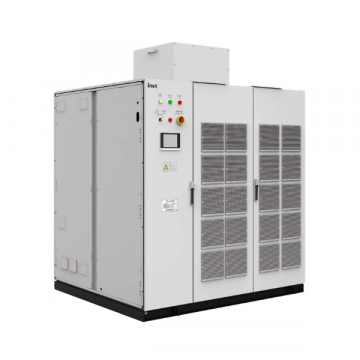

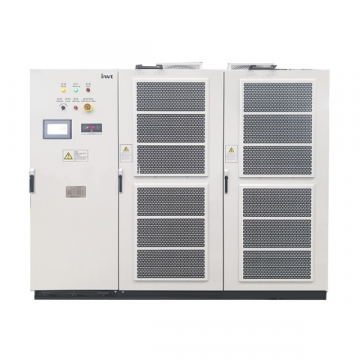

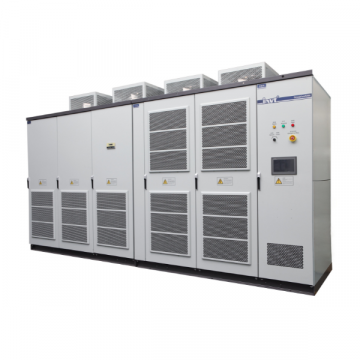

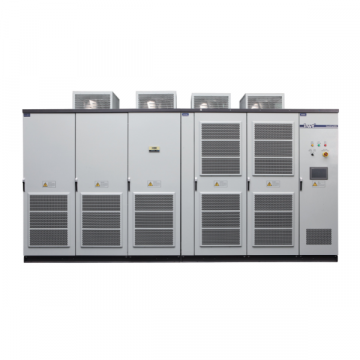

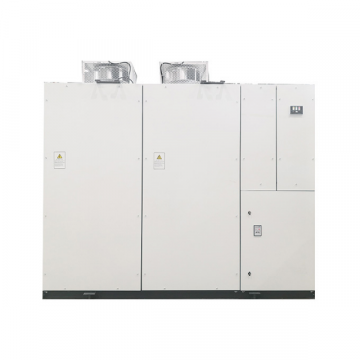

Высоковольтные ПЧ

В преобразователях частоты серии Goodrive5000 применяется трехъядерный процессор DSP + ARM + FPGA в качестве ядра управления и интегрируется передовой алгоритм векторного управления двигателем

INVT Goodrive5000 работает c

• асинхронными двигателями
• синхронными двигателями с обмоткой возбуждения
• синхронными двигателями с постоянными магнитам

Автонастройка параметров с вращением

Преобразователь частоты GD5000 может точно отслеживать текущую скорость вращения, направления двигателя и управлять соответствующим выходным напряжением, чтобы реализовать плавный запуск и уменьшить воздействие на электросеть.

Редактирование и загрузка параметров, а так же мониторинг состояния ПЧ с помощью ПК.
HMI. Человеко-машинный интерфейс.
LCD дисплей: 65 536 цветов, высокая яркость и контрастность, широкий угол обзора.
Различные языки, переключение в режиме «онлайн».
Обновление, копирование информации и данных с помощью USB.
Меню используются для отображения параметров работы на всех уровнях, сигнализации неисправностей и другой информации.

Работа без остановки при кратковременной потере мощности.
Продолжение работы без остановки, при отключении питания в течении 1-5 секунд. Снижение частоты на 30 Гц при нагрузке, после отключения напряжения в течении 1 секунды.

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ

Перегрузочная способность

• 120% от номинального тока: 120 секунд
• 150% от номинального тока: 5 секунд
• 200% от номинального тока: мгновенная защита

Master-Slave

• Управление в режиме «master-slave» с гибкой или жесткой связью
• Управление до 8–ми электро-двигателями
• Управление несколькими двигателями от одного ПЧ

Протоколы связи

КОНСТРУКЦИЯ

Низкий уровень гармоник

• Сухой фазосдвигающий трансформатор
• Многопульсный диодный выпрямитель (6 кВ: 30 пульсная , 10 кВ: 48 пульсная) в строгом соответствии с IEEE519~1992 и стандартами GB/T14519~93
• Входные гармоники <2% при полной нагрузке

Широкий диапазон колебаний напряжения

• Нормальная работа, при напряжении в диапазоне от -15% ～ +10%
• Работа без остановки, при снижении напряжения 65% ~ 85% от номинального напряжения или превышении на 110% ~ 120% в короткое время
• AVR, автоматическая настройка выходного напряжения согласно колебаниям напряжения DC-шины

Синхронное переключение (опция)

Синхронное переключение двигателя от ПЧ на сеть, для уменьшения влияния на питающую сеть, снижение бросков тока при переключении, увеличения срока службы электродвигателя.

Торможение магнитным потоком.

Быстрое торможение двигателя.

АВТОМАТИЧЕСКИЙ БАЙПАС		РУЧНОЙ БАЙПАС

БАЙПАС СИЛОВЫХ ЯЧЕЕК  Симметричный Байпас силовых модулей
		Электронный или механический байпасный контактор. Когда силовой модуль неисправен, его можно отключить. В этом случае произойдет снижение выходной мощности ПЧ. Время срабатывания байпаса — 0,2 секунды. Применяется при нормальных условиях эксплуатации. Опциональный механический контактор.
Байпас силовых модулей со смещением нейтральной точки
		Когда один силовой модуль неисправен, происходит его обход и остальные модули работают по нормальному алгоритму. Максимально возможен байпас для 2-х силовых модулей в каждой фазе. Применяется при плохих условиях эксплуатации.
		Диагностика неисправностей (ошибок) Обеспечивается запись состояния ПЧ, диагностика сбоев и неисправностей.

СХЕМА ПОДКЛЮЧЕНИЯ
		Для получения подробных инструкций по подключению клемм высоковольтного преобразователя частоты серии GD5000, обратитесь к общим параметрам и к руководству по эксплуатации или свяжитесь со специалистами ООО «Русэлком». Телефон +7 (499) 707-15-76 Эл. почта: info@ruselkom.ru

2 РЕЖИМА УПРАВЛЕНИЯ Переключение режимов управления путем настройки параметров

СФЕРЫ ПРИМЕНЕНИЯ
