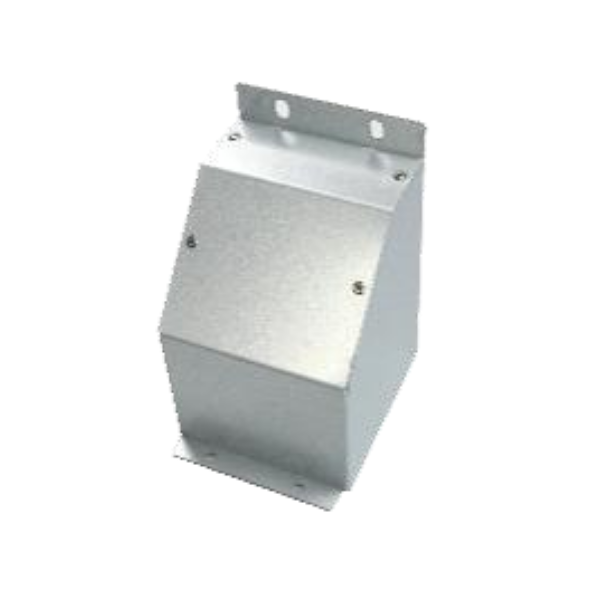

Воздушный дефлектор GD600-AD1

для преобразователя частоты INVT (1,5–7,5 кВт)

Воздушный дефлектор GD600-AD1 — штатная опция серии высокопроизводительных многоприводных преобразователей частоты INVT Goodrive600. Устройство предназначено для организации направленного отвода нагретого воздуха от инверторных модулей мощностью 1,5–7,5 кВт. Применение дефлектора позволяет реализовать независимый воздушный тракт и исключить рециркуляцию горячего потока внутри шкафа управления, что напрямую влияет на тепловой режим силовых ключей и срок службы преобразователя.

Назначение и принцип работы

Воздушный дефлектор для преобразователя частоты GD600-AD1 монтируется на верхнюю плоскость инверторного модуля и формирует изолированный канал выброса отработанного воздуха за пределы шкафа либо в общий вентиляционный короб. Конструкция исключает смешивание нагретого выхлопа с забором холодного воздуха, характерное для модулей без организованного охлаждения. Это особенно востребовано в многоприводных системах с общей DC-шиной, где несколько инверторных модулей размещены в ограниченном объёме электротехнического шкафа.

Технические характеристики

Производитель	INVT
Совместимость	Инверторные модули GD600 мощностью 1,5–7,5 кВт
Степень защиты оболочки	IP20 по ГОСТ 14254-2015 (IEC 60529)
Диапазон рабочих температур	от –10 °C до +50 °C
Ширина дефлектора	50 мм
Материал	Оцинкованная сталь с полимерным покрытием
Тип монтажа	Верхний, болтовое крепление на штатные отверстия модуля

Степень защиты IP20 указывает на защиту от проникновения твёрдых предметов диаметром ≥12,5 мм; устройство не предназначено для эксплуатации под прямым воздействием водяных струй или в запылённых средах без дополнительного шкафа.

Преимущества применения воздушного дефлектора для ПЧ

• Снижение температуры внутри шкафа. Направленный выброс нагретого воздуха уменьшает фоновую температуру в зоне монтажа силовых модулей и продлевает ресурс электролитических конденсаторов DC-шины.
• Соответствие рекомендациям производителя. В каталоге INVT GD600 воздушный дефлектор указан как обязательный элемент при построении многоприводных систем с плотной компоновкой.
• Совместимость с опциями фланцевого монтажа. Дефлектор штатно стыкуется с комплектами фланцевого монтажа GD600-FLAN1 без переходных деталей.
• Минимизация простоев. Стабильный тепловой режим снижает вероятность защитного отключения ПЧ по перегреву радиатора (авария OH — overheat) в условиях повышенной нагрузки и температуры окружающей среды.

Область применения

Воздушный дефлектор GD600-AD1 применяется в составе электроприводов общепромышленного назначения на базе преобразователей частоты серии Goodrive600:

• насосные и вентиляторные агрегаты
• экструдеры и конвейерные линии
• подъёмно-транспортное оборудование
• многодвигательные координатные системы с общей DC-шиной

Монтаж и комплектность

Дефлектор фиксируется штатным крепежом на верхнюю часть инверторного модуля. Дополнительных переходных пластин и доработок корпуса не требуется. Подробные указания по монтажу приведены в руководстве пользователя ПЧ INVT GD600.
