Воздушный дефлектор INVT GD600-AD4

для преобразователя частоты 160 кВт

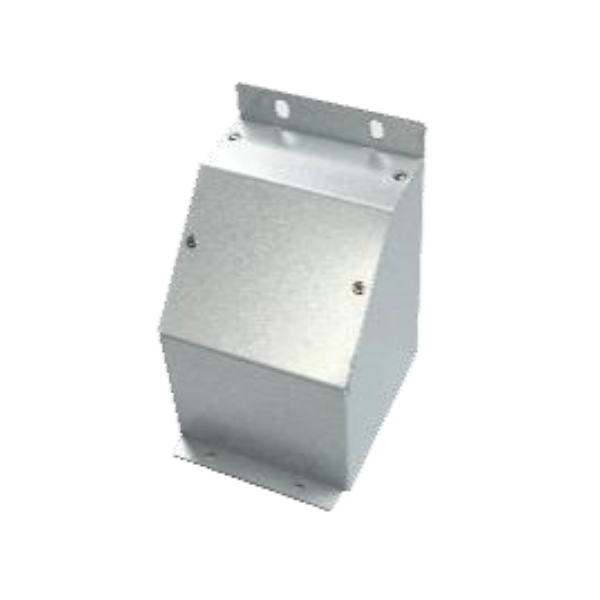

Воздушный дефлектор GD600-AD4 — комплектующее изделие для преобразователей частоты серии GD600 производства INVT. Дефлектор предназначен для организации направленного воздушного потока через выпрямительный модуль преобразователя частоты мощностью 160 кВт.

Установка воздушного дефлектора обеспечивает отвод нагретого воздуха от силовых полупроводниковых элементов выпрямителя, что снижает риск локального перегрева и способствует соблюдению теплового режима, заданного производителем ПЧ.

Технические характеристики

Функциональные особенности

• Формирует направленный воздушный канал от вентилятора охлаждения к радиатору выпрямительного модуля
• Снижает паразитный переток нагретого воздуха внутрь шкафа преобразователя частоты
• Исключает рециркуляцию горячего воздуха в зоне выпрямительных диодов и тиристоров
• Совместим со штатными посадочными местами ПЧ INVT GD600 — не требует доработки корпуса
• Конструкция дефлектора учитывает схему воздушных потоков, принятую в преобразователях частоты модульной архитектуры

Монтаж

Воздушный дефлектор GD600-AD4 устанавливается на штатный выпрямительный блок преобразователя частоты. Крепление осуществляется с использованием комплектных винтовых соединений по направляющим корпуса ПЧ. Монтаж не требует вмешательства в силовую схему преобразователя — дефлектор является опцией, устанавливаемой на этапе сборки или модернизации шкафа.

Степень защиты IP20 допускает эксплуатацию только внутри закрытых распределительных шкафов. Не допускается применение вне помещений без дополнительного защитного корпуса.

Применение

Воздушный дефлектор для частотного преобразователя GD600-AD4 рекомендован к установке в следующих случаях:

• эксплуатация ПЧ на верхней границе номинальной мощности длительное время
• повышенная концентрация оборудования в шкафу и ограниченная естественная вентиляция
• работа преобразователя в условиях температуры окружающей среды выше +35 °C

Использование воздушного дефлектора для ПЧ позволяет уменьшить температурный дрейф характеристик силовых ключей выпрямителя и продлить ресурс электролитических конденсаторов звена постоянного тока за счёт стабилизации теплового режима.

Производитель

INVT (Shenzhen INVT Electric Co., Ltd.) — международный производитель оборудования для промышленной автоматизации и электропривода. Продукция серии GD600 применяется в составе электроприводов насосов, вентиляторов, компрессоров, конвейерных линий и другого общепромышленного оборудования.
