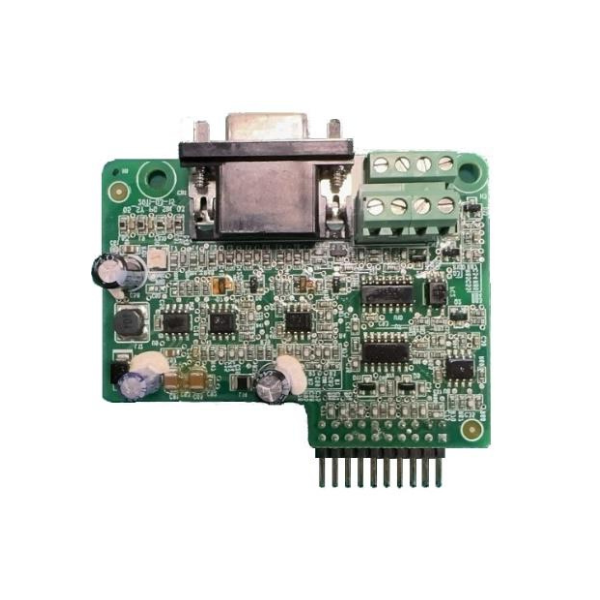

Плата датчика обратной связи INVT EC-PG106-05-S (абсолютный энкодер ENDAT/SSI)

Плата датчика обратной связи INVT EC-PG106-05-S — это специализированный модуль расширения для частотных преобразователей INVT, обеспечивающий поддержку абсолютных энкодеров с интерфейсами ENDAT 2.1 и SSI. Плата для преобразователя частоты устанавливается в соответствующий слот расширения и позволяет реализовать высокоточное векторное управление с обратной связью по скорости и положению.

Данная плата для частотных преобразователей совместима с модельным рядом ПЧ INVT:

• GD300L — серия для лифтового применения
• GD350 — многофункциональная серия
• GD600 — высокопроизводительная векторная серия
• GD800 — серия для тяжёлых режимов
• GD380L — серия для лифтов с синхронными двигателями
• GD390L — серия для лифтов с прямым приводом

Поддерживаемые датчики

Плата рассчитана на работу с абсолютными энкодерами типа:

• Heidenhain ECN1313 (EnDat 2.1)
• Heidenhain ECN413 (EnDat 2.1)
• Другие энкодеры с интерфейсами EnDat 2.1 и SSI, выдающие дифференциальный синусоидальный сигнал ~1 Vpp

Абсолютный энкодер не требует калибровки после включения питания — он всегда «знает» своё точное положение. Это критически важно для лифтовых систем, кранового оборудования и высокоточных электроприводов.

Технические характеристики

Преимущества использования платы EC-PG106-05-S

• Высокая точность позиционирования — поддержка абсолютных координат без поиска нулевой метки.
• Энергонезависимость — положение сохраняется после отключения питания.
• Универсальность — одновременная поддержка протоколов EnDat 2.1 и SSI.
• Быстродействие — частотный диапазон до 50 кГц обеспечивает мгновенный отклик системы.
• Стабильность питания датчика — стабилизированный выход 5 В с нагрузочной способностью до 300 мА.
• Совместимость — широкая поддержка модельного ряда преобразователей частоты INVT.

Области применения

Платы для частотных преобразователей серии EC-PG106 востребованы в следующих отраслях:

• Лифтовое оборудование — точное позиционирование кабины, плавный разгон и торможение.
• Крановое и подъёмно-транспортное оборудование — контроль положения груза.
• Станкостроение — высокоточные электроприводы подач и шпинделей.
• Ветроэнергетика — управление углом поворота гондолы и наклоном лопастей.
• Экструдеры и намотчики — синхронизация скорости и позиции.
• Упаковочное и фасовочное оборудование — точное позиционирование рабочих органов.
