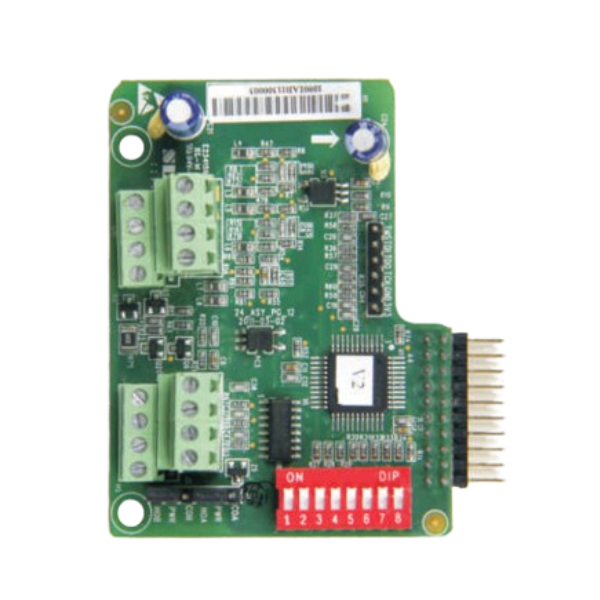

Плата датчика обратной связи INVT EC-PG101-05
(инкрементальный энкодер, 5 В)
EC-PG101-05 — плата PG (плата энкодера), предназначенная для расширения функциональных возможностей преобразователей частоты INVT серий GD800, GD380L и совместимых моделей. Модуль добавляет поддержку управления с датчиком обратной связи, что позволяет реализовать высокоточное регулирование скорости и положения электропривода в системах, где требуется работа с инкрементальным энкодером.Ключевые возможности
- Поддержка трёх типов энкодеров: дифференциальные, с открытым коллектором, двухтактные — универсальное решение для большинства распространённых датчиков обратной связи.
- Широкий набор режимов управления: V/F+PG (вольт-частотное управление с энкодером), SVC+PG (векторное управление с датчиком обратной связи), TQC+PG (управление с постоянством момента и энкодером), а также прямое подключение инкрементальных и дифференциальных энкодеров.
- Гибкая схемотехника выхода: дифференциальный выход, двухтактный выход, выход с открытым коллектором, частотный выход — плата легко интегрируется в системы АСУ ТП различной архитектуры.
- Стабильное питание датчика: заводская настройка напряжения питания 5 В ±5% при расширенном входном диапазоне 4,75~7 В, максимальный выходной ток до 350 мА.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | EC-PG101-05 |
| Тип устройства | Плата энкодера (плата PG, модуль расширения) |
| Производитель | INVT |
| Номинальное напряжение питания | 5 В DC |
| Рабочий диапазон напряжения | 4,75 ~ 7 В |
| Заводская точность напряжения | 5 В ±5% |
| Максимальный потребляемый ток | 350 мА |
| Поддерживаемые типы энкодеров | Дифференциальные, с открытым коллектором, двухтактные |
| Входные сигналы | A, B, Z |
| Диапазон входной частоты | 0 ~ 100 кГц |
| Диапазон выходной частоты | 0 ~ 80 кГц |
| Выходной диапазон (делитель) | 1 ~ 256 |
| Типы выхода | Дифференциальный, двухтактный, с открытым коллектором, частотный |
| Выходной импеданс | 70 Ом |
| Режимы управления | V/F+PG, SVC+PG, TQC+PG, инкрементальный энкодер, дифференциальный энкодер |
| Степень защиты | IP20 |
| Рабочая температура | −10 ~ +50 °C |
Совместимость
Плата EC-PG101-05 штатно применяется с преобразователями частоты INVT серий GD800, GD380L и другими ПЧ INVT, конструктивно предусматривающими установку модуля расширения PG. Рекомендуется уточнять совместимость по документации на конкретную модель привода.Статьи и новости
