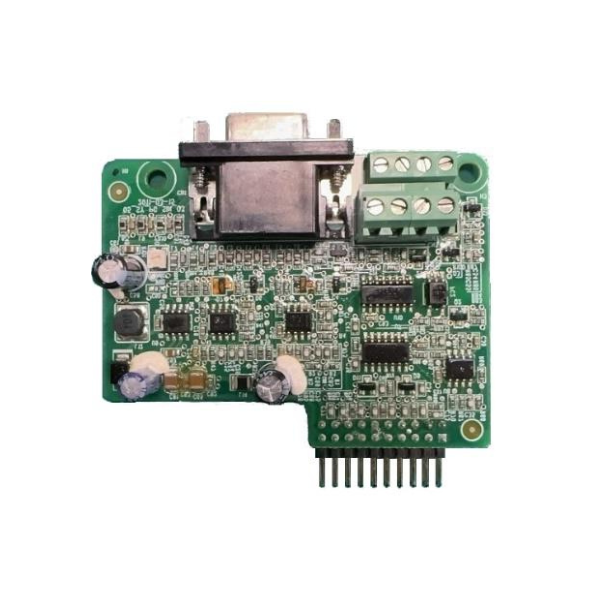

Плата датчика обратной связи INVT EC-PG102-05-T
Плата обратной связи INVT EC-PG102-05-T предназначена для подключения синусно-косинусных (Sin/Cos) энкодеров к преобразователям частоты INVT. Устройство преобразует высокочастотные аналоговые сигналы энкодера в цифровые сигналы обратной связи по скорости и положению, обеспечивая высокоточное векторное управление электроприводом в замкнутом контуре.Совместимость
Плата совместима со следующими сериями преобразователей частоты INVT:
- CHV180 — векторные ПЧ для тяжёлых режимов
- CHV190 — специализированные ПЧ для крановых и подъёмных механизмов
- GD380 — лифтовая серия (в качестве опциональной платы расширения)
Режимы управления
Установка платы EC-PG102-05-T расширяет функционал привода, делая доступными следующие режимы с обратной связью по энкодеру:
- V/F+PG — вольт-частотное управление с энкодером
- SVC+PG — векторное бездатчиковое управление с энкодером
- TQC+PG — управление с постоянным моментом и энкодером
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип подключаемого энкодера | Sin/Cos (аналоговый синусно-косинусный), тип ERN1387 или аналог |
| Напряжение питания энкодера | 4,75–7 В (по умолчанию 5 В ±5%) |
| Максимальный выходной ток | до 300 мА |
| Выходные сигналы |
Два квадратурных дифференциальных выхода (с делением частоты), один выход с открытым коллектором |
|
Сопротивление выхода с открытым коллектором |
70 Ом |
| Коэффициент деления частоты | 1 (фиксированный, без переключателя) |
| Степень защиты | IP20 |
Особенности и преимущества
- Высокая точность — использование аналоговых Sin/Cos сигналов обеспечивает минимальную погрешность позиционирования по сравнению с импульсными энкодерами
- Стабильность на низких оборотах — качественная обратная связь даже при работе двигателя на сверхнизких скоростях
- Регулируемое питание энкодера — диапазон 4,75–7 В позволяет адаптировать плату под конкретный тип датчика
- Промышленное исполнение — позолоченные контакты разъёмов, качественная элементная база, компактный форм-фактор для установки внутрь корпуса ПЧ
- Простая установка — плата устанавливается в соответствующий слот расширения преобразователя без дополнительного инструмента
Применение
- Крановое и подъёмно-транспортное оборудование
- Лифтовые приводы
- Станки и обрабатывающие центры с высокими требованиями к точности позиционирования
- Конвейерные линии с синхронизацией скорости
- Любые применения, где необходима точная обратная связь по скорости и положению ротора
