EC-PG502 плата сопряжения с датчиком обратной связи типа sin/cos
| Бренд | INVT |
| Размеры (ШxВxГ), мм | 39х108 |
| Степень защиты | IP20 |
| Артикул | 11023-00109 |
Доставка 0 руб.
Наличие 100%
100% Качество

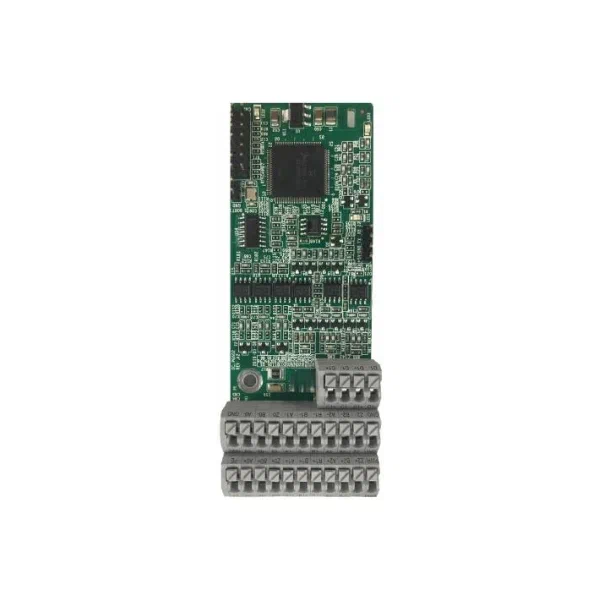

Плата датчика обратной связи INVT EC-PG502
EC-PG502 — специализированная плата расширения (адаптер энкодера Sin/Cos) для преобразователей частоты INVT серий GD350 и GD350-19. Модуль устанавливается в слот расширения ПЧ и добавляет поддержку замкнутых систем управления с датчиком обратной связи по скорости/положению, что критически важно для применений с высокими требованиями к точности и динамике.
Совместимость с энкодерами
Плата рассчитана на работу с энкодерами синусно-косинусного типа (Sin/Cos), в том числе:- С сигналами CD (коммутационными) — энкодеры с абсолютной коммутацией;
- Без сигналов CD — классические синусно-косинусные датчики.
Выходные сигналы
EC-PG502 обеспечивает частотно-разделённый выход сигналов A, B, Z, что позволяет ретранслировать обработанный сигнал энкодера на внешние устройства — контроллеры, системы синхронизации или дополнительные приводы.Также поддерживается контрольный вход сигнала последовательности импульсов — функция полезна при верификации тракта обратной связи и пусконаладке.
Поддерживаемые режимы управления
С установленной платой EC-PG502 преобразователь частоты INVT получает следующие режимы управления с обратной связью:| Режим | Расшифровка |
|---|---|
| V/F+PG | Вольт-частотное управление с энкодером |
| SVC+PG |
Векторное управление без датчика скорости, дополненное энкодером |
| TQC+PG | Управление с постоянством момента + энкодер |
| Инкрементальный энкодер | Поддержка инкрементальных сигналов обратной связи |
| Дифференциальный энкодер |
Работа с дифференциальными линиями сигнала (повышенная помехозащищённость) |
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип устройства | Плата расширения (модуль) |
| Производитель | INVT |
| Совместимые серии ПЧ | GD350, GD350-19 |
| Тип энкодера | Sin/Cos, с CD или без CD |
| Выходы | A, B, Z (частотное разделение) |
| Степень защиты IP | 20 |
| Рабочая температура | –10…+50 °C |
Ключевые преимущества
- Расширение функционала «из коробки» — plug-and-play установка в ПЧ GD350/GD350-19 без внешних преобразователей сигналов.
- Замкнутый контур управления — переход от разомкнутого скалярного/векторного управления к полноценной обратной связи по скорости и положению.
- Универсальность по энкодерам — работа как с «чистым» Sin/Cos, так и с энкодерами, выдающими коммутационные сигналы CD.
- Ретрансляция A/B/Z — позволяет встраивать привод в многоосевые системы с единым тактированием или контролировать фактическое положение вала на верхнем уровне.
- Контрольный вход импульсов — ускоряет пусконаладку и диагностику тракта энкодера.
Области применения
- Металлообрабатывающие станки и обрабатывающие центры с высокими требованиями к точности позиционирования;
- Подъёмно-транспортное оборудование, требующее контроля положения и защиты от проскальзывания;
- Текстильные и упаковочные машины с синхронизацией осей;
- Наматывающие/разматывающие устройства с контролем натяжения (TQC+PG);
- Любые применения на базе ПЧ INVT GD350/GD350-19, где необходим переход на замкнутую систему управления.
