8 644 руб.
Товар в наличии
Cделать заявку
Генеральный дистрибьютор INVT
Гарантия 2 года
Склады в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Ростове-на-Дону
| Бренд | INVT |
| Размеры (ШxВxГ), мм | 39х108 |
| Степень защиты | IP20 |
| Артикул | 11023-00086 |
Доставка 0 руб.
Наличие 100%
100% Качество

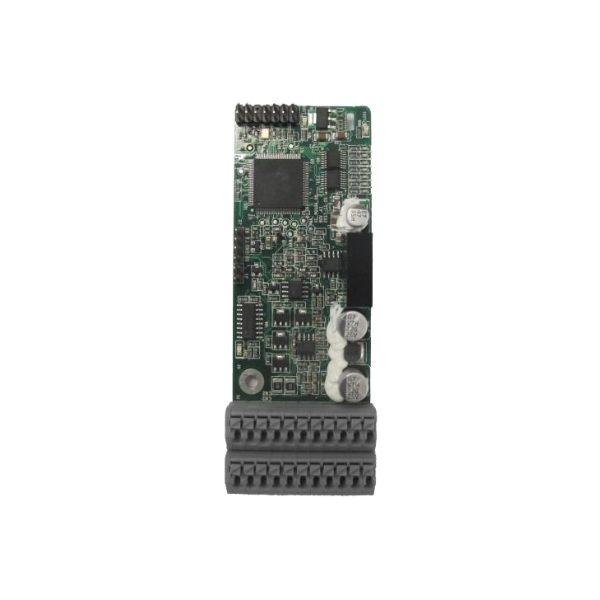

Плата датчика обратной связи INVT EC-PG504-00
EC-PG504-00 — плата расширения (PG Resolver) для преобразователей частоты серии INVT GD350 и GD350-19. Модуль адаптера энкодера устанавливается как дополнительное устройство и расширяет функциональные возможности ПЧ, добавляя режимы управления с датчиком обратной связи. Обеспечивает высокоточное регулирование скорости и положения двигателя за счёт обработки сигналов обратной связи от энкодеров и резольверов.
Совместимость и поддерживаемые типы энкодеров
- Применима к счётно-решающим энкодерам (резольверам)
- Поддержка выхода, смоделированного резольвером, с частотным разделением по каналам A, B, Z
- Поддержка входа опорного значения на строку импульсов
- Совместимость с инкрементальными и дифференциальными энкодерами
Поддерживаемые режимы управления
| Режим | Описание |
|---|---|
| V/F + PG |
Вольт-частотное управление с обратной связью по энкодеру |
| SVC + PG |
Векторное управление без датчика скорости с обратной связью по энкодеру |
| TQC + PG |
Управление с постоянным моментом и обратной связью по энкодеру |
| Инкрементальный энкодер |
Прямая обработка сигналов инкрементального энкодера |
| Дифференциальный энкодер |
Работа с дифференциальными сигналами энкодера |
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип устройства | Плата расширения (адаптер энкодера / PG Resolver) |
| Производитель | INVT |
| Совместимые серии ПЧ | GD350, GD350-19 |
| Степень защиты IP | IP20 |
| Рабочая температура | −10…+50 °C |
Примечание
Модуль расширения. Устанавливается в соответствующий слот преобразователя частоты INVT GD350/GD350-19. Позволяет реализовать замкнутые системы управления с обратной связью по скорости и положению, что критически важно для применений с высокими требованиями к точности позиционирования и стабильности скорости вращения.
