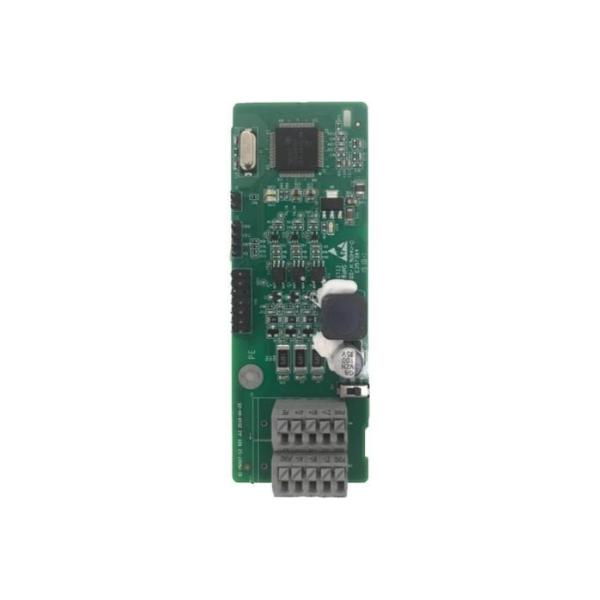

Плата датчика обратной связи INVT EC-PG507-12
C-PG507-12 — плата датчика обратной связи PG Simplified incremental (5 В / 12 В), разработанная для преобразователей частоты INVT серий GD350 и GD350-19. Модуль выступает в роли адаптера энкодера и расширяет функциональные возможности преобразователя частоты, добавляя режимы управления с обратной связью по положению или скорости ротора.
Совместимость с энкодерами
Плата поддерживает широкий спектр инкрементальных энкодеров:
| Тип энкодера | Напряжение питания |
|---|---|
| Энкодер с открытым коллектором (OC) | 5 В или 12 В |
| Двухтактный (push-pull) энкодер | 5 В или 12 В |
| Дифференциальный энкодер | 5 В |
Поддерживаемые режимы управления
Установка EC-PG507-12 делает доступными следующие режимы:
- V/F+PG — вольт-частотное управление с обратной связью по энкодеру;
- SVC+PG — векторное управление без датчика скорости с дополнительным энкодером;
- TQC+PG — режим постоянного момента с обратной связью;
- работа с инкрементальными и дифференциальными энкодерами.
Технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | INVT |
| Тип устройства | Плата расширения (модуль адаптера энкодера) |
| Степень защиты | IP20 |
| Рабочая температура | от −10 до +50 °C |
| Совместимые серии ПЧ | GD350, GD350-19 |
Особенности
- Простая интеграция в соответствующие модели ПЧ INVT — модуль устанавливается в слот расширения.
- Позволяет повысить точность регулирования скорости и момента за счёт сигнала обратной связи с энкодера.
- Поддержка нескольких типов выходных каскадов энкодеров (OC, push-pull, дифференциальный).
- Два уровня напряжения питания датчика (5 В и 12 В) расширяют совместимость с распространёнными моделями энкодеров.
