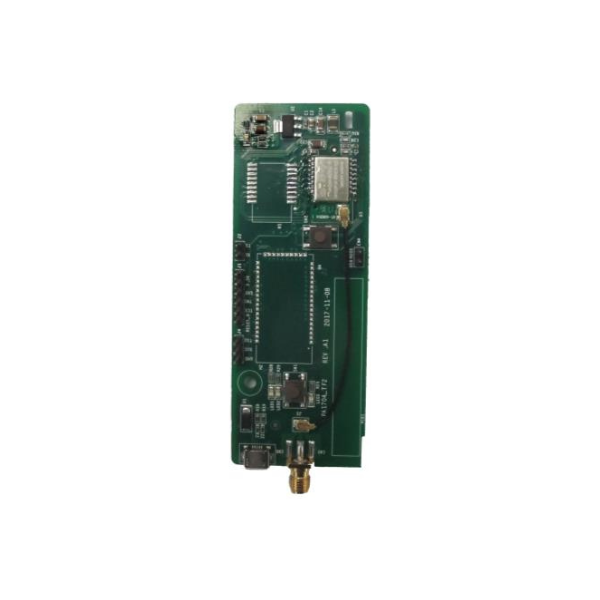

EC-TX502-1 (WIFI с антенной) Плата связи (протокол)

Плата связи (протокол) INVT EC-TX502-1
(WIFI с антенной)

EC-TX502-1 — модуль расширения Wi-Fi для преобразователей частоты INVT серий GD350 / GD350-19 / GD350A

Назначение

EC-TX502-1 представляет собой сменную коммуникационную плату расширения, устанавливаемую в слот расширения преобразователей частоты INVT семейства Goodrive 350 (GD350, GD350-19, GD350A, GD350 IP55, GD350-UL). Модуль обеспечивает интеграцию привода в беспроводную сеть Wi-Fi для локального и удалённого мониторинга параметров, конфигурирования и диагностики.

Технические характеристики

Параметр	Значение
Стандарт беспроводной связи	IEEE 802.11b/g/n (2,4 ГГц)
Режимы работы Wi-Fi	AP Server STA Server STA Client
Интерфейс подключения к ПЧ	Внутренняя шина слота расширения GD350
Физический интерфейс ПЧ	RS-485 (встроенный порт привода)
Максимальная дальность связи (прямая видимость)	30 м
Тип антенны	Встроенная (PCB-антенна на плате)
Класс защиты оболочки (IP)	IP20
Диапазон рабочих температур	−10…+50 °C
Габаритные размеры (Ш × Г)	39 × 108 мм
Производитель	INVT

Функциональные возможности

Локальный и удалённый мониторинг. Приложение INVT Mobile APP (Android/iOS) позволяет считывать и изменять параметры привода, отслеживать состояние, токи, частоту вращения и коды ошибок в реальном времени через Wi-Fi-соединение.

Беспроводной осциллограф. Поддержка функции локального беспроводного осциллографа даёт возможность наблюдать форму сигналов привода непосредственно в мобильном приложении без подключения внешнего измерительного оборудования.

Три режима работы Wi-Fi:

• AP Server — модуль создаёт собственную точку доступа; инженер подключается напрямую со смартфона/планшета без необходимости в инфраструктурной сети.
• STA Server — модуль подключается к существующей Wi-Fi-сети предприятия в режиме станции и ожидает входящих соединений от клиента (приложения).
• STA Client — модуль подключается к существующей Wi-Fi-сети и сам инициирует соединение с удалённым сервером, что позволяет реализовать централизованный мониторинг парка приводов.

Совместимость с IoT-инфраструктурой. Беспроводное подключение упрощает интеграцию привода в системы промышленного интернета вещей (IIoT) без прокладки дополнительных кабельных линий.

Исполнения серии EC-TX502

Модель	Тип антенны	Рекомендуемое применение
EC-TX502-1	Встроенная (на плате)	Машины в литых металлических корпусах (molded case machines),   где корпус не экранирует сигнал в достаточной степени
EC-TX502-2	Внешняя, на магнитном основании (присоска)	Станки и установки с корпусом из листового металла (sheet metal machines),   где экранирование требует выноса антенны наружу

Условия эксплуатации

• Температура хранения:−40…+70 °C
• Относительная влажность: ≤95 %, без конденсации
• Степень защиты: IP20 — предназначен для установки внутри корпуса преобразователя частоты или шкафа управления. Прямое воздействие влаги и пыли не допускается.

Совместимость

Серия привода	Совместимость
GD350	Полная
GD350-19	Полная
GD350А	Полная
GD350 IP55	Полная (при установке внутри отсека управления)
GD350-UL	Полная

Примечания

• Питание модуля осуществляется от внутренней шины преобразователя частоты; внешний источник питания не требуется.
• Модуль устанавливается в стандартный слот расширения ПЧ. Монтаж не требует пайки или специального инструмента.
• Для корректной работы может потребоваться обновление прошивки привода до версии, поддерживающей коммуникационные карты серии EC-TX502.
• При эксплуатации в условиях значительных электромагнитных помех (ЭМП) фактическая дальность связи может снижаться относительно паспортных 30 м. Рекомендуется предварительное тестирование на объекте.
