EC-TX511B Плата связи (протокол). Платы расширения обратной связи TX INVT

21 016 руб.

(0)

Cделать заявку

instock Генеральный дистрибьютор INVT

instock Гарантия 2 года

instock Склады в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Ростове-на-Дону

Цена 21 016 руб. за 1 шт с НДС

В корзину Быстрый заказ Сравнение

Модуль интерфейса CAN

Бренд	INVT
Степень защиты	IP20
Артикул	11023-00124

Доставка 0 руб.

Наличие 100%

100% Качество

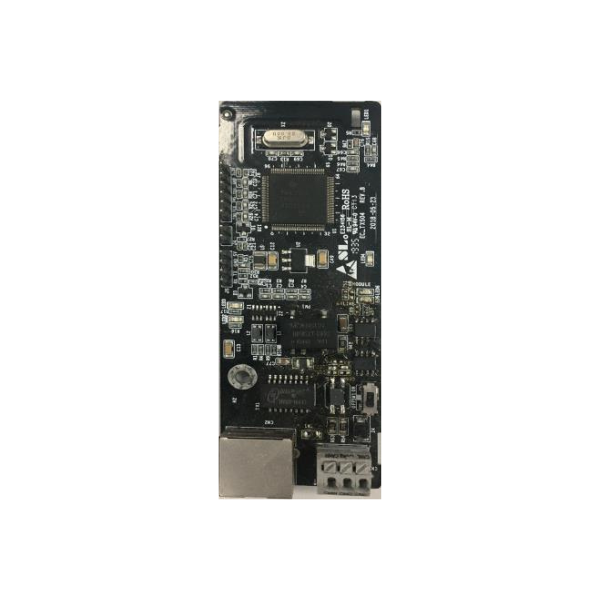

Плата связи (протокол) INVT EC-TX511B
(CAN-NET two-in-one communication card)

EC-TX511B(CAN) — коммуникационная плата расширения CAN для преобразователей частоты INVT серий GD350 / GD350-19

Назначение

Модуль адаптера EC-TX511B(CAN) — опциональная интерфейсная плата, обеспечивающая интеграцию преобразователей частоты (ПЧ) INVT серий GD350 и GD350-19 в промышленную сеть CAN. Устройство реализует физический уровень в соответствии со спецификацией CAN 2.0B, позволяя использовать ПЧ в составе распределённых систем управления с шинной топологией.

Ключевые характеристики

Модель: EC-TX511B(CAN)
Совместимые ПЧ: INVT GD350, GD350-19
Спецификация физического уровня: CAN 2.0B (ISO 11898-2)
Протокол прикладного уровня: Собственный протокол INVT, архитектура «Master / Slave» (ведущий/ведомый)
Тип устройства: Опциональный сменный модуль расширения
Установка: Внутренний слот расширения ПЧ

Функциональное описание

Плата EC-TX511B(CAN) реализует ведомый узел (Slave) в сетях CAN, построенных на базе фирменного протокола управления INVT с архитектурой «ведущий/подчинённый» (Master/Slave). Физический уровень выполнен в соответствии с CAN 2.0B, что обеспечивает:

поддержку стандартного (11-бит) и расширенного (29-бит) форматов идентификаторов кадров;
дифференциальную передачу сигналов по двухпроводной витой паре согласно ISO 11898-2 (High-Speed CAN);
скорости передачи до **1 Мбит/с** (определяются настройками ведущего устройства и конфигурацией сети).

Модуль монтируется в соответствующий внутренний слот расширения преобразователя частоты и не требует внешнего питания — электропитание поступает от ПЧ. Управление обменом данными осуществляет ведущее устройство (PLC, промышленный контроллер, HMI-панель) по протоколу INVT, что позволяет:

дистанционно задавать параметры частотного привода (уставки частоты, время разгона/торможения и др.);
считывать текущие эксплуатационные параметры (выходная частота, ток, момент, температура, коды неисправностей);
передавать команды пуска, останова, реверса и аварийного останова;
контролировать состояние ПЧ в реальном времени.

Типовые применения

Многодвигательные системы с централизованным управлением (конвейеры, рольганги, экструдеры).
Интеграция частотных приводов INVT в АСУ ТП верхнего уровня.
Замена устаревших интерфейсов связи на шину CAN в проектах модернизации промышленного оборудования.

Информация для заказа

Код заказа: EC-TX511B(CAN)
Производитель: INVT Electric Co., Ltd. (Shenzhen INVT Electric)
Совместимость: Серия GD350 (все модификации), серия GD350-19 (специализированное исполнение)
Комплектация: Модуль адаптера, краткое руководство по установке
