EC-TX513 Плата связи (протокол). Платы расширения обратной связи TX INVT

21 016 руб.

(0)

Cделать заявку

instock Генеральный дистрибьютор INVT

instock Гарантия 2 года

instock Склады в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Ростове-на-Дону

Цена 21 016 руб. за 1 шт с НДС

В корзину Быстрый заказ Сравнение

Плата расширения обратной связи

Бренд	INVT
Размеры (ШxВxГ), мм	39х108
Степень защиты	IP20
Артикул	11023-00134

Доставка 0 руб.

Наличие 100%

100% Качество

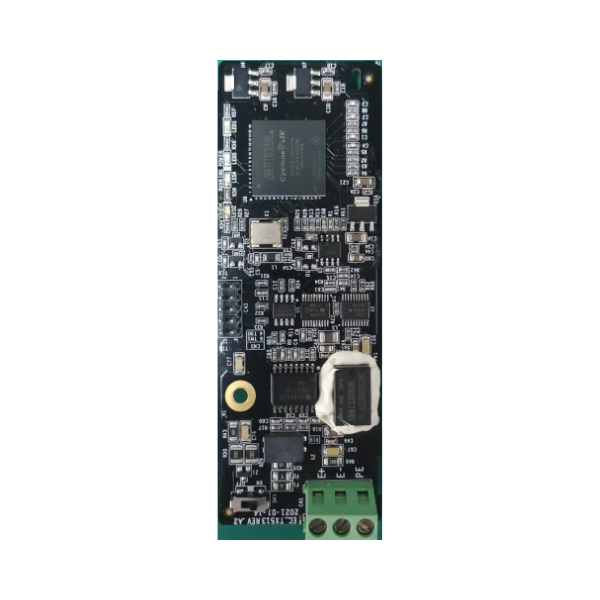

Плата связи (протокол) INVT EC-TX513 (216)

Подходит для преобразователей частоты серий GD300L; GD300L-DCJY; 24 В; 60 Вт; 0,2 А;

В коммуникационной плате ECT X 513 используются винтовые клеммы европейского образца

Контакт	Функция	Описание
1	E+	Сигнал высокого уровня шины 216
2	E-	Сигнал низкогоуровня шины 216
3	PE	Экран шины 216

Описание функции переключателя терминального резистора

Position	Function	Описание
Вверх	Выкл.	E+ и E- не подключены к клеммному резистору.
Вниз	Вкл.	E+ и E- подключены к клеммному резистору 120Ом.

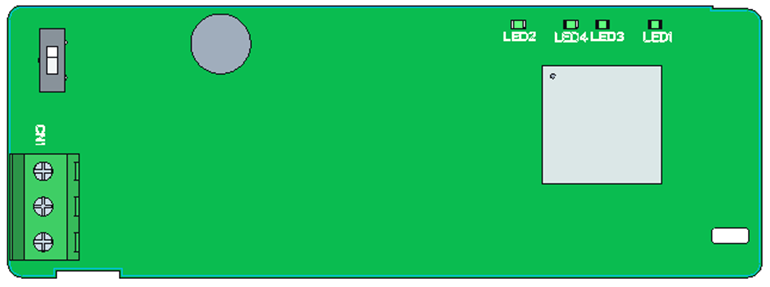

Описание индикаторов

Индикатор	Описание	Функция
LED1	Индикатор неисправности связи 216	Используется для указания состояния связи между картой и внешней шиной (например, ПЛК). Постоянно включен: 216 связь отключена Постоянное выключение: Нормальная связь 216 Мигание: потеря пакета при передаче 216
LED2	Индикатор неисправности внутренней связи	Используется для индикации состояния внутренней связи SPI между коммуникационной платой и ос-новной платой управления. Постоянное включение: Внутренняя связь SPI отключена. Постоянное выключение: Нормальная внутренняя связь SPI Мигание: потеря пакетов при внутренней связи SPI
LED3	Индикатор питания	Вкл.: Плата управления подает питание на плату связи.
LED4	Индикатор состояния	Включено: Коммуникационная плата установила связь с главной платой управления. Выкл.: Плата связи не установила связь с главной платой управления.
