8 644 руб.
Генеральный дистрибьютор INVT
Гарантия 2 года
Склады в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Ростове-на-Дону
| Бренд | INVT |
| Размеры (ШxВxГ), мм | 39х108 |
| Степень защиты | IP20 |
| Артикул | 11023-00085 |
Доставка 0 руб.
Наличие 100%
100% Качество

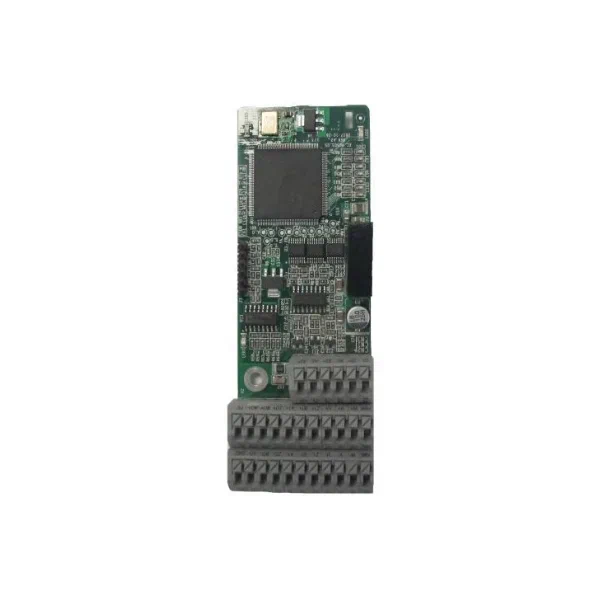

Плата датчика обратной связи INVT EC-PG503-05
EC-PG503-05 — плата расширения PG UVW для преобразователей частоты серий INVT GD350 и GD350-19. Модуль адаптера энкодера расширяет функционал преобразователя частоты, добавляя режимы управления с датчиком обратной связи.
Технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | INVT |
| Тип устройства | Плата расширения (модуль адаптера энкодера) |
| Совместимость | ПЧ INVT GD350 / GD350-19 |
| Тип энкодера | Дифференциальный, 5 В |
| Поддерживаемые сигналы |
Ортогональный вход A, B и Z; импульсный вход фаз U, V и W |
| Выходные сигналы | A, B и Z с частотным разделением |
| Вход опорного значения | По строке импульсов |
| Режимы управления |
V/F+PG (вольт-частотное + энкодер), SVC+PG (векторное + энкодер), TQC+PG (постоянный момент + энкодер) |
| Степень защиты | IP 20 |
| Рабочая температура | от −10 до +50 °C |
Особенности
- Поддержка инкрементальных и дифференциальных энкодеров с напряжением 5 В.
- Возможность работы с сигналами фаз U, V, W — позволяет организовать обратную связь по положению ротора.
- Частотное разделение выходных сигналов A, B и Z для согласования с внешними устройствами.
- Гибкая настройка режимов управления: от классического V/F с энкодером до векторного управления с обратной связью.
Рекомендации по применению
Модуль EC-PG503-05 предназначен для задач, где требуется прецизионное управление скоростью или положением электродвигателя. Устанавливается в соответствующий слот расширения преобразователя частоты INVT GD350 или GD350-19.
