7 437 руб.
Товар в наличии
Cделать заявку
Генеральный дистрибьютор INVT
Гарантия 2 года
Склады в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Ростове-на-Дону
| Бренд | INVT |
| Размеры (ШxВxГ), мм | 39х108 |
| Степень защиты | IP20 |
| Артикул | 11023-00087 |
Доставка 0 руб.
Наличие 100%
100% Качество

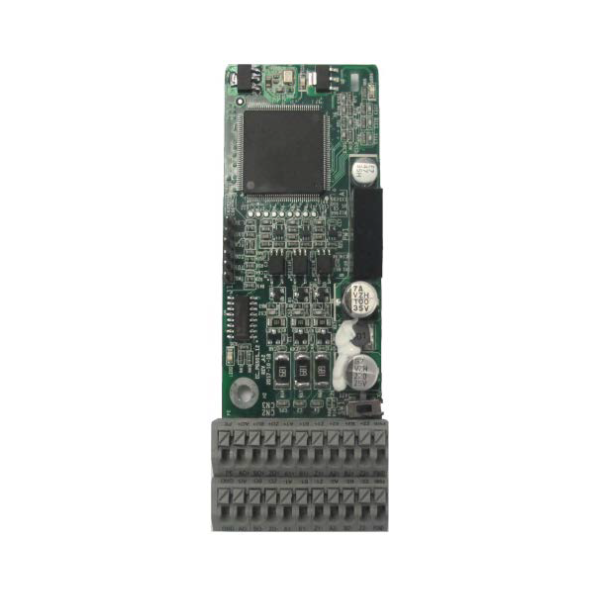

Инкрементальная плата энкодера EC-PG505-12
(5В/12В)
Плата PG Multi-function incremental EC-PG505-12 — модуль расширения для преобразователей частоты серии INVT GD350, GD350A, GD350-19 и IPE300. Устройство устанавливается в соответствующий слот ПЧ и обеспечивает возможность управления с обратной связью по сигналам инкрементального энкодера, существенно расширяя функциональные возможности привода.

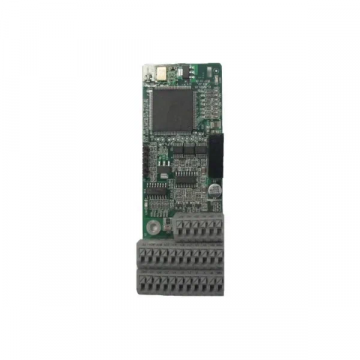

Плата заменяет устаревшую модель EC-PG503-05.
Совместимость с энкодерами
| Тип энкодера | Напряжение | Поддержка |
|---|---|---|
| С открытым коллектором (OC) | 5 В | Да |
| С открытым коллектором (OC) | 12 В | Да |
| Двухтактный (push-pull) | 5 В | Да |
| Двухтактный (push-pull) | 12 В | Да |
| Дифференциальный | 5 В | Да |
| Интерфейс UVW | — | Нет |
Поддерживаемые сигналы
- Ортогональные входы A, B, Z (инкрементальный энкодер)
- Выходы с частотным разделением A, B, Z
- Вход опорного значения на строку импульсов
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип устройства | Плата расширения |
| Производитель | INVT |
| Совместимые серии ПЧ | GD350 / GD350A / GD350-19 / IPE300 |
| Режимы управления |
V/F+PG (вольт-частотное с энкодером), SVC+PG (векторное с энкодером), TQC+PG (постоянный момент с энкодером) |
| Типы подключаемых энкодеров | Инкрементальный, дифференциальный |
| Степень защиты | IP20 |
| Рабочая температура | −10…+50 °C |
| Заменяемая модель | EC-PG503-05 |
Особенности
- Двухуровневое питание энкодера (5 В / 12 В) — поддержка широкого спектра датчиков обратной связи
- Частотное разделение выходных сигналов — возможность трансляции сигналов энкодера на внешние устройства
- Поддержка режимов векторного управления с обратной связью для задач, требующих высокой точности позиционирования и стабильности момента на низких частотах
- Простая установка в штатный слот расширения ПЧ, не требует дополнительного монтажа и настройки питания
